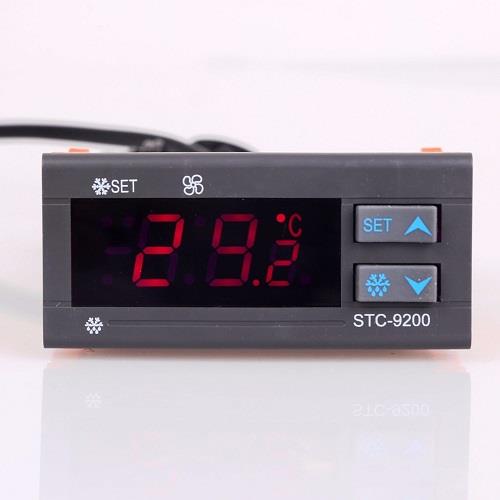

TEKNİK ÖZELLİKLERİ : Model: STC-9200 Prop : ÇİFT PROP Özelikleri : Sanayi Buzdolabı cihazlarında , sıcaklığı istenen ölçüde sabit tutabilen eletronik göstergeli kontrol edilmesini sağlayan parçadır.
KULLANIM YERLERİ : Tüm marka ve modellere ait Sanayi Tipi Buzdolabın da kullanılmaktadır. TERMOMETRE TERMOSTAT ÇİFT PROP (STC-9200) Özellikler STC-9200 sıcaklık kontrol cihazı Gösterge ışıkları 1 Soğutma,çözme ve fan arasında birden fazla kontrol özelliği Gösterge ışığı DURUM ANLAMI 2 Kullanıcı ve yönetici işlemleri için yeterli alan bırakılmalıdır. Soğutma gösterge ışığı Işık sönük Kompresör durur Kullanıcı menüsü ve yönetici menüsü ayrı ayrı ayarlanabilir. Işık yanıp söner Kompresör gecikmede 3 Sıcaklık göstergesive diferansiyel control değeri 0,1 olarak Işık yanıyor Kompresör çalışır ekrana yansır. 4 Çoklu koruma ve alarm modları ayarlanabilir. Işık hızla yanıp söner Mecburi soğutmaya alır 5 İstendiğinde kopya kart oluşturulabilir.(COPYKEY) . Defrost gösterge ışığı Işık sönük Defrost durur Teknik parametreler: Işık yanıp söner Defrost damlamada 1.Kontrol aralığı ve sıcaklık ölçüm değerleri:-50+ 50 C Işık yanar Defrost çalışır 2.Çalışma güçü:220VAC 50Hz Işık hızla yanıp söner Mecburi defost çalışır 3.Güç Tüketimi:<5W Fan gösterge ışığı Işık sönük Fan durur 4.Çalışma sıcaklığı: 0- 60°C Işık yanıp söner Fan gecikmede 5.Nem aralığı:20%-85% Işık yanar Fan çalışır 6.Sapma:±1°C Ayar gösterge ışığı Işık söner Normal durumda çalışır 7.Boyutlar: 75x34.5x85(mm) Montaj yer boyutu:71x29(mm) Işık yanar Ayar durumunda 8.Kompresör role kapasitesi:8A/220VAC 9.Defost ve fan role kapasitesi:8A/220VAC 10.3 Haneli dijital ekran: LED + Eksi haneli + Durum gösterge ışığı (set; soğutma; defrost; fan) Ayar modu ve Tuşvuruş işlevleri: Tuşvuruşu işlevi İşlev 1 (normal durum) İşlev 2 İşlev 3 (Durum ayarları ve parametreler) Uyarı (menu durumu) SET Parametre ayarlarına giriş Parametreleri kaydedin ve set arayüzüne geri dönün SET……3S Kullanıcı ayarları giriş Ayar durumdan çıkış Ayar durumundan çıkış SET+▲ 10S Yönetici menüsüne giriş SET tuşuna basılı tutun ve ▼tuşuna basın ▼ Defost sıcaklık kontrolü Menü içeriklerini control et Parametreleri değiştir ▼ 3S Defrost sıcaklık kontrolü Menüdeki içeririkleri aşağıya doğru hareket ettirir Parametreleri acilen değiştir ▲ Menü içeriklerini control et Parametreleri değiştir ▼……3S Etkili soğutma geçiş Menü içeriklerini yukarı doğru hareket ettirir Parametreleri daha hızlı değiştir ……3S Etkili defrosta geçiş ▲ +▼ 10S Tuş takımı kilit durumu Parametre İçerik Ve Değerleri Menu seviyesi Menu öğeleri (karakter tipi) Parametre Aralığı Hatalar Uyarılar Kullanıcı menüsü SEt Sıcaklık min. durum değeri 〜Sıcaklık. min. durum değeri -5°C Sıcaklık ayar parametreleri HY rc〜25°c 2°C Fark ayarlarına geri döner US SEt 〜-50°C +20 °C Max sıcaklık ayaralnmış değer LS -50°C 〜SEt •20&C Min sıcaklık ayarlanmış değer AC 0〜50 min 3 Kompsesör geçikme koruması idF 0〜120 Hr. 6 Defrost dönme > MdF 0 〜255 min 30 Defrost zaman dtE -50°C 〜50°C 10°C Defrost bitimi sıcaklığı Administrator Fdt 0 〜100min 2 Defrost sonrası su damlama zamanı tdF EL: Elektrik ısıtıcılı defrost HtG: sıcak gaz defrost EL Defrost modu menu dCt rt:the Defrost arası CoH:kompresör uygulamasının gecikme zamanı rt Defrost turu sayma dFd rt:normal sıcaklık ekranı it:defrost başlama sıcaklığı rt Defrost süresince ekran FnC Ctr:control altında o-n:sürekli uygulama defrostsırasında kapama C-n:kompresör başlama/durma defrost sırasında kapama Ctr Fan uygulaması modu Fot -50°C〜Fan durdurma sıcaklığı -10°C Fan başlatma sıcaklığı Fod -255S 〜255S 60S Fan başlatma geciktirme FSt Fan başlama sıcaklığı〜50 °C -5°C Fan durma sıcaklığı. ALU ALL 〜5CTC 50 °C Aşırı yüksek sıcaklık limitlerinde alarm ALL -50 °C〜ALU -50 °C Aşırı düşük sıcaklık limitlerinde alarm ALd 0 〜99min 15min Sıcaklık alarmını geciktirme ot -10°C 〜+10.0°C 0°C Sıcaklık kalibrasyonu Fonksiyon tanımları : 1 Kompresör A.Elektirikli ısıtıcılı durumunda ve fan geciktirme ayar zamanı>Os: Aktif hale getirme durumu: a) b) veya a) c).olduğunda: a)Kompresör rölesi devreye girer. b)Depolanan sıcaklık ayarlanan sıcaklık değerinden yüksekse ve etkili soğutma başlamışsa. c)Defrost durumunda değilken depolanan sıcaklık ayarlanan sıcaklık değerinden yüksekse diferansiyel ayar değeri (Fan gecikme zamanı<0s, olduğunda aktif hale getirme durumu ve kompresör geciktirmesi mutlak değerde bittiğinde.) Durma durumu:Aşağıdaki herhangi bir durum gerçekleştiğinde kompresör rölesi devreden çıkar. a)Depolanan sıcaklık ayarlanan sıcaklık değerinden düşükse b)Defrost başlangıcında. c)Etkili soğutma sona erdiğinde. B.Sıcak gaz defrost durumunda: Aktif hale getirme durumu: a) b)-a) c) veya a). d).olduğunda kompresör rölesi devreye girer a)Kompresör geciktirme zamanı ayarlanan gecikme zamanını aşarsa. b)Defrost durumunda değilken depolanan sıcaklık ayarlanan sıcaklık değerinden yüksekse + diferansiyel ayar değeri. c)Depolanan sıcaklık ayarlanan sıcaklık değerinden yüksekse ve etkili soğutma başlamışsa. d)Defrost sırasında (Fan gecikme zamanı<0s, olduğunda aktif hale getirme durumu ve kompresör geciktirmesi mutlak değerde bittinde.) Durdurma durumu:Aşağıdaki herhangibir durum gerçekleştiğinde kompresör rçlesi devreden çıkar a)Depolanan sıcaklık ayarlanan sıcaklık değerinden küçükse. b)Defrost bitiminde. c)Etkili soğutma sona erdiğinde. 2Defrost Aşağıdaki herhangi bir durum gerçekleştiğinde defrost rölesi devreye girer a)Ayarlanan defrost geciktirme zamanı defrost geciktirme zamanıyla aynı olduğunda. b)Defrost turu bittiğinde veya etkili defrost başladığında. c)Defrost sıcaklığı defrost bitimi sıcaklığından düşükse. Aşağıdaki herhangi bir durum gerçekleştiğinde defrost rölesi devreden çıkar: a)Defrost uygulaması sona erdiğinde. b)Defrost sıcaklığı defrost bitimi sıcaklığından yüksekse. 3Fan Fan başlangıcında geciktirme <0s olduğunda eğer kompresörün çalışması gerekiyorsa .ilk fan çalışacak ayarlanan geciktirme zamanında duracak sonrasında kompresör çalışacaktır .fan durduğunda kompresörde durur..fan başlangıcında geciktirme >0s,ve uygulama kontrol altında olduğunda defrost sıcaklığı fan başlangıç sıcaklığından düşükse fan çalışır. Fan başlangıcında geciktirme >0s, ve uygulama sürekli defrost boyunca durma\\\\\\\"modundaysa defrost çalışır defrost başladığında durur. 4.Alarmfonksiyonu: Depolanan sıcaklık yüksek veya düşük sıcaklık limitlerini aştığında ve gecikme zamanı sona erdiğinde alarm verir ekran yanıp söner. Depolanan sıcaklık ölçülen yüksek sıcaklık limitini aştığında veya kısa devre olduğunda ekran yanıp söner.\\\\\\\"HHH\\\\\\\"belirir ve alarm verir.depolanan sıcaklık ölçülen düşük sıcaklık limitini aştığında veya kısa devre olduğunda ekran yanıp söner\\\\\\\"LLL\\\\\\\" belirir ve alarm verir. Herhangi bir tuşa basıldığında alarm sesi kapatılır fakat ekranda kalmaya devam eder. 5.Kopyakart fonksiyonu: Parametrelerin güncellemesinde yada kaydedilmesi gerektiğinde kopyakart kullanılabilir.Kopya kartını cihaza takın.UPL görüldüğünde bu durumdayken kopya karttaki parametreleri güncellemek için SET tuşuna basın.Yükleme bittikten sonar ekranda END görülecektir.Cihaz otomatik olarak kartı algılayacak ve yüklenmesi gereken bilgileri cihaza indirecek ekranda doL belirecektir.yükleme sonrasında normal çalışmasına devam edecektir.bu sırada cihazı kapatıp kopya kartı cıkartabilirsiniz. Daha sonar cihazı kapatıp açın.eğer bu işlemler sırasında herhangi bir hata oluşursa ekranda Err belirecektir. 6.Tuştakımı kilit modu: Tuş kilidini açmak yada kapatmak için normal çalışma modundayken.aşağı yukarı tuşuna 10 saniyeliğine basın.Tuş kilidindeyken tüm parametreler control edilebilir fakat değiştirilemez. 7.Parametre değişikleri diğer çalışmayı etkileyebilir,bu yüzden cihazı kapatıp açmak gerekir. 8.Eğer gösterge defrost başlangıç sıcaklığına ayarlandıysa defrost sonrası ekranda 10 saniyeliğine defrost baslangıç sıçaklığı görülecektir. 9Depolanan sıcaklık ölçülen sıcaklık limitlerini aştığında veya sensor hata verdiğinde kompresör 45 dakika durur 15 dakika çalış modunda çalışır. Güvenlik kuralları: Elektriği kesmeden kabloları bağlamayın. Cihazı yüksek nem ve sıcaklık ile güçlü manyetik Alana maruz bırakmayınız. Bağlantıların yanlış olmamasına dikkat edin. Güç,klavuzdaki belirtilen değerlerde olmalıdır farklı voltaj değerlerinde çalıştırmayınız. Sensör ve güç kablosu arasında mesafe bırakılmalıdır.
