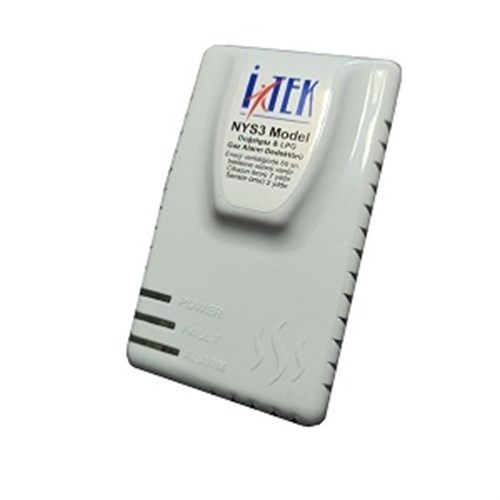

Cihaz Hakkında:

Ev ve benzeri yerlerde kullanılmak üzere havadaki patlayıcı gazları algılayabilen (doğalgaz ve LPG) bir cihazdır. Bu tür tehlikeli gazların tespit edilmesi durumunda, cihaz buzzerı(zil) ile sesli, LED’i ile ise ışıklı uyarı sağlar. Röle çıkışı ile alarm durumunda çalışması istenilen cihazlara bağlanabilir.(solenoid valf,siren gibi).

Ortamda bulunan gazların patlama veya parlama oluşturmayacak kontrasyon sınırına Alt Patlama Sınırı(APS) denir.Doğalgazın APS değeri %5, LPG(tüpgaz)’ın %3 olup gaz alarm cihazı gaz sızıntısı bu değerin beşte birine ulaşmadan cihaz alarm vermeye başlar.Doğalgaz için %0.5 veya 5000 ppm LPG için ise de %0.3 veya 3000 ppm alarm verme noktalarıdır.

Cihazın Kurulumu ve Çalışması:

• Cihazın enerji beslemesini yapınız.
• Enerji verildiğinde yeşil ışık yanar.
• 60 saniyelik kalibrasyon süresi vardır.Bu sürede cihaz gazı algılamaz.Test etmek için de gaz koklatılmaz.(Elektrikler kesilip tekrar geldiğinde 60 saniyelik kalibrasyon ihtiyacını tekrar duyar.)
• 60 saniyelik süre dolduktan sonra cihaz hazır hale gelmiş olur. Bu durumda patlayıcı gazlar dan (doğalgaz ve LPG) biri alt patlama sınırına ulaştığını tespit etmesi durumunda alarm ışığı (kırmızı led) ve buzzer devreye girer.Alt patlama sınırının altına düşene kadar cihaz alarm verir. Alt patlama sınırının altına düştüğünden cihaz normal çalışma durumuna döner.
• Cihaz üzerindeki fault ışığı (sarı led) ise hata (arıza) durumunu bildirir. Fault ışığı (sarı led) sensörün süreklilik kaybı ve kısa devre durumunda devreye girer.Bu durumda teknik servis ile irtibata geçiniz.

Cihazın algılamadığı alt patlama sınırı altındaki gaz kaçaklarında ortamı havalandırınız, prizleri açmayınız, vanaları kapatınız, gaz kaçağını tespit ediniz gerekirse yetkililere haber veriniz.

Bakım:

Cihazı temizlemek için hafif nemli bir bezle silenebilir.Cihazı temizlemek için herhangi bir kimyasal(deterjan) kullanılmamalıdır.

Cihazın sağlamlığını kontrol etmek amacıyla altı ayda bir çakmak gazı ile test yapınız.Cihazı denemek maksadıyla ortamın tamamına gaz vermeyiniz.Aksi durumda tehlike yaratabilirsiniz.

Montaj:

• Cihazı patlayıcı gazların (LPG ve doğalgaz) kullanıldığı yerlere (kombi, şofben, ocak, fırın gibi) en fazla 1 metre uzaklıkta sabit bir yere montaj edilmelidir.
• Ortamda LPG(tüp) kullanıyorsanız, cihaz yere yakın montaj edilmelidir ve cihazın yerden yüksekliği 10 cm’yi geçmemelidir. Bunun nedeni LPG’nin havadan ağır olmasıdır.
• Ortamda doğalgaz kullanıyorsanız, cihaz tavana yakın montaj edilmelidir ve cihazın tavandan uzaklığı 10 cm’yi geçmemelidir. Bunun nedeni ise doğalgazın havadan hafif olmasıdır.
• Cihazın montaj yeri patlayıcı gazların en fazla birikebilecek noktaya takılmalıdır.
• Cihazı dışarıdaki bir yere, çekici fanlara bitişik, dolabın içine, perdenin arkasına, ocak üstüne, davlumbaz üstüne, ıslak veya nemli yerlere, hava akışının yüksek olabileceği yerlere ve çalışma ile ilgili teknik dokümanı dışındaki çevresel şartlara sahip olmayan yerlere montajı yapılmamalıdır.
• Cihazın güvenirliliğini etkileyebilecek çıkan buharlar ,yağ yüzünden oluşabilecek pislik ve gazlar(temizleme sıvıları, parlatıcılar, boyalar, yemek pişirme işlemleri parfüm ve deodorant) etkilenmeyecek bir yere monte edilmelidir.
• Montaj için cihazın arkasındaki vida deliklerinden yararlanabilirsiniz.

Bir Adet Gaz Alarm Dedektörü ile Solenoid Valf Bağlanması

Solenoid valf, gaz hattı üzerinde bulunur ve besleme uçlarına gerilim geldiğinde gazı keser. Gaz Alarm Dedektörü, solenoid valfe bağlanırsa tehlikeli bir durumda selenoid valf gaz akışını keser. Bu mekanizma size zahmetsiz ve kusursuz bir güvenlik sağlar.

• İlk olarak şebeke cereyanın faz(R) ucunu cihazın kontak çıkış kablolarından SİYAH kablosuna bağlayınız.
• SİYAH       kablosuna bağlantısını yaptıktan sonra cihazın KIRMIZI kablo çıkış ucunu solenoid valfin 230V beslenme uçlarının klemenslerinden herhangi birisine bağlayınız.
• Solenoid valfin besleme klemens uçlarından diğerini de şebekenin nötr (Mp) ucuna bağlayınız.
• Cihazın MAVİ kablosunun boş bırakınız.
• Cihazın 230VAC kordon kablosunu prize bağlayınız.
• Tüm bu bağlantıları yaptıktan sonra solenoid valf kullanıma hazırdır.

İki Adet Gaz Alarm Dedektörü ile Solenoid Valf Bağlanması

• İlk olarak birinci ve ikinci cihazın kontak çıkış kablolarından       SİYAH       kablolarını birbirine paralel olarak bağlayarak şebeke cereyanın faz(R) ucunu bağlayınız.
• SİYAH kablolara bağlantılarını yaptıktan sonra birinci ve ikinci cihazın KIRMIZI kablolarını birbirine paralel olarak bağlayın ve solenoid valfin beslenme uçlarının herhangi birisine bağlayınız.
• Solenoid valfin besleme uçlarından diğerini de şebekenin nötr (Mp) ucuna bağlayınız.
• Cihazların MAVİ kablolarını boş bırakınız.
• Cihazların 230VAC kordon kablolarını prizlere bağlayınız.

CİHAZ UZMAN BİR KİŞİ TARAFINDAN MONTE EDİLMELİDİR.

Cihaz alarm vermeye başladıktan sonra yapılması gerekenler;

• Sakin olunuz.
• Bütün dumanlı malzemelerde dahil olmak üzere tüm çıplak alevler söndürülmelidir.
• Bütün gazlı aletler kapatılmalıdır.
• Gaz dedektörün de dahil olmak üzere hiçbir elektriksel donanım açılmamalı ve kapatılmamalıdır.
• Gaz kaynağı ana gaz kontrolünden ve /veya (LPG kaynaklı ise) depolama tankından kapatılmalıdır.
• Havalandırmayı arttırmak için kapılar ve pencereler açılmalıdır.
• Bina içinde gazın olmasından şüphelenilen yerde telefon kullanılmamalıdır.

Uygun olduğu takdirde, alarmın yeniden kurulması işleminden sonra alarmın çalışmaya devam etmesi ve kaçağın sebebinin kolay anlaşılır olmaması ve/veya doğrulanmaması durumunda, ev benzeri yerler terk edilir ve tesisatın deneyden geçirilmesi, güvenli hale getirilmesi ve gerekli onarımın yapılabilmesi için gaz sağlayan firmaya ve/veya 24 saat açık acil gaz servisine DERHAL HABER VERİNİZ.

Taşıma ve Nakliye:

Cihazın üzerine zarar verebilecek boyutta ağırlık konulmamalı, atılmamalı ve yere düşürülmemelidir.Ürünün taşınması kendi orjinal kutusu veya koruyucu bir bezle sarılarak yapmak gereklidir.Yanlış ambalajlama esnasında plastik parçalar kırılabilir elektrik aksamı zarar görebilir.Cihazı su ve nemden uzak tutunuz.
